                  16.2.4   Simulación de red hidrográfica en entorno SIG

                  La simulación se llevó a cabo a partir de la aplicación de técnicas y herramientas de Sistemas de

                  Información  Geográfica.  Esta  consiste  en  la  estructuración  de  modelos  siguiendo  dos  criterios
                  principales para la obtención de los polígonos (Felicísimo, 1994). El primero de ellos es la simulación

                  de la escorrentía superficial del agua, la cual utiliza la orientación de las máximas pendientes hasta
                  llegar a una depresión o concavidad, o bien hasta los límites del modelo (Felicisimo, 1994; Geraldi,

                  Piccolo, & E. Perillo, 2010). El segundo es el área subsidiaria que se define como “el conjunto de

                  elementos del Modelo Digital de Elevación (MDE) cuyas líneas de flujo convergen en un punto
                  único” (Felicisimo, 1994, p.79), también conocido como el punto aforo.


                  A partir de lo anterior, se trabajó con el Modelo Digital de Elevación (en adelante “MDE”) japonés
                  ALOS  PALSAR  (12,5  mts  de  resolución  espacial)  en  formato  ráster  (geotiff),  descargado  de  la

                  plataforma de datos espaciales IDE Chile y acotado a los límites de la ciudad de Llanquihue. Dicha
                  información se sometió a procesos sucesivos de modelación de una cuenca hidrográfica en el SIG

                  que serán explicados a continuación:

                  - Relleno: corresponde al proceso de corrección de errores, vacíos e imperfecciones del archivo

                  inicial, generando un nuevo archivo ráster.

                  - Dirección de flujo: A partir de los valores de mayor pendiente del MDE, se simula la orientación del

                  flujo.  El  proceso  automatizado  considera  el valor  de  altura  de  cada  píxel  y  le asigna  un  código
                  relacionado con la dirección que ese flujo tendrá (Figura 15)

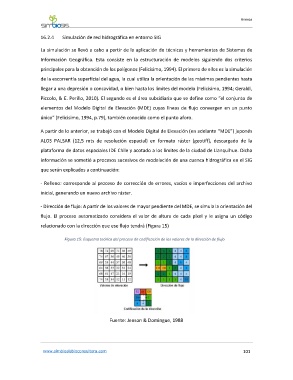

                            Figura 15: Esquema teórico del proceso de codificación de los valores de la dirección de flujo














                                               Fuente: Jenson & Domingue, 1988
