Page 131 - Identificación de las unidades paisajísticas y fenómenos de alto valor ecológico en el predio Santa Marta: orientaciones para proyectos de desarrollo sostenible
P. 131
Desarrollo de la cartografía digital y modelo digital de elevación
IV.1.4. Proceso de obtención del ortomosaico
Una vez obtenida las imágenes, se ingresaron al software Agisoft Metashape donde se validaron
posicionalmente con los puntos GPS tomados en los GCP (Figura IV-4) a fin de corregir las dimensiones de los
productos cartográficos generados.

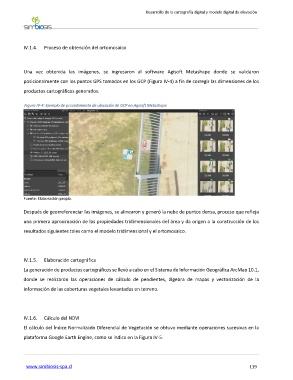

Figura IV-4: Ejemplo de procedimiento de ubicación de GCP en Agisoft Metashape
Fuente: Elaboración propia.
Después de georreferenciar las imágenes, se alinearon y generó la nube de puntos densa, proceso que refleja
una primera aproximación de las propiedades tridimensionales del área y da origen a la construcción de los
resultados siguientes tales como el modelo tridimensional y el ortomosaico.
IV.1.5. Elaboración cartográfica
La generación de productos cartográficos se llevó a cabo en el Sistema de Información Geográfica ArcMap 10.1,
donde se realizaron las operaciones de cálculo de pendientes, álgebra de mapas y vectorización de la
información de las coberturas vegetales levantadas en terreno.
IV.1.6. Cálculo del NDVI
El cálculo del Índice Normalizado Diferencial de Vegetación se obtuvo mediante operaciones sucesivas en la
plataforma Google Earth Engine, como se indica en la Figura IV-5.
www.simbiosis-spa.cl 119
